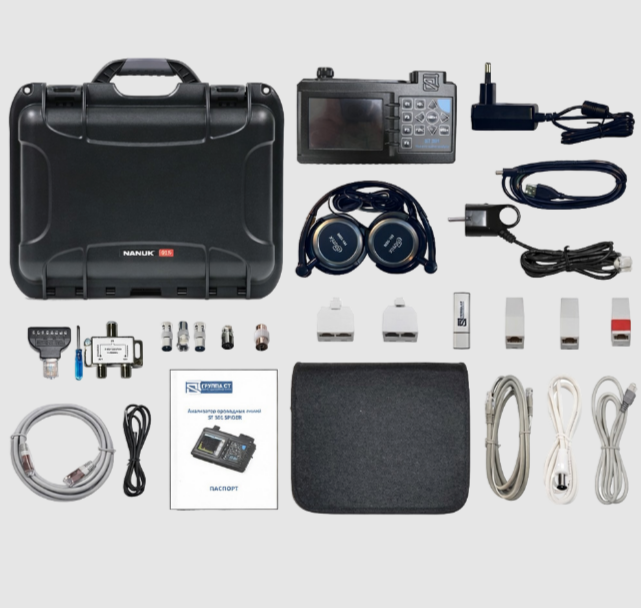

Анализатор проводных линий ST 301 Spider

Анализатор проводных линий ST 301 Spider - предназначен для поиска прослушивающих приборов, гальванически подключенных к силовым и слаботочным проводным линиям. Прибор используются пассивные и активные режимы работы, которые позволяют найти активные, отключенные или неисправные прослушивающие приборы.

Поисковые каналы анализатора ST 301 Spider:

Пассивные каналы:

1. УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ. Канал предназначен для обнаружения в слаботочных линиях низкочастотных сигналов подслушивающих устройств. Анализ сигналов производится с помощью графической информации (осциллограмма или спектрограмма) и акустической информации (через наушники или встроенный динамик).
2. ПРОВОДНОЙ ПРИЕМНИК. Канал предназначен для обнаружения сигналов подслушивающих устройств, передающих информацию по силовым и слаботочным проводным линиям в диапазоне частот 0,1–180 МГц. Анализ сигналов производится с помощью графической информации (осциллограмма или спектрограмма) и акустической информации (через наушники или встроенный динамик).

Активные каналы:

1. НЕЛИНЕЙНЫЙ ЛОКАТОР. Канал предназначен для обнаружения подслушивающих устройств (в том числе выключенных и/или неисправных), подключенных к проводной линии. Принцип действия проводного нелинейного локатора анализатора аналогичен с принципом действия обычного нелинейного локатора. Встроенный передатчик подает зондирующий сигнал в проверяемую линию, а приемник фиксирует отраженные сигналы на частотах 2 и 3 гармоник. Наличие сигналов на этих частотах свидетельствует о присутствии в линии нелинейности или МОМ-структуры. Если уровень 2 гармоники превышает уровень 3 гармоники, то с большой вероятностью к линии гальванически подключено электронное устройство. Если уровень 3 гармоники превышает уровень 2 гармоники, вероятно, что в линии присутствует МОМ-структура.
2. РЕФЛЕКТОМЕТР. Предназначен для тестирования кабелей с целью обнаружения нештатных гальванических подключений (неоднородностей). В кабель подается синусоидальный сигнал, который отражается от неоднородности и возвращается с запаздыванием. Фаза отраженного сигнала отличается от фазы излученного. Аналогичные процедуры производятся для множества частот. В результате формируется спектр с чередующимися максимумами, анализируя который можно определить расстояние до дефекта (неоднородности) в проверяемом кабеле. Рефлектометр определяет расстояние до неоднородности с точностью ±0,6 м., которая зависит от правильно установленного Коэффициента Укорочения (КУ)

Одновременно может работать только один канал. Каждый канал работает в определенных режимах. Каждому режиму соответствует набор поисковых функций.
