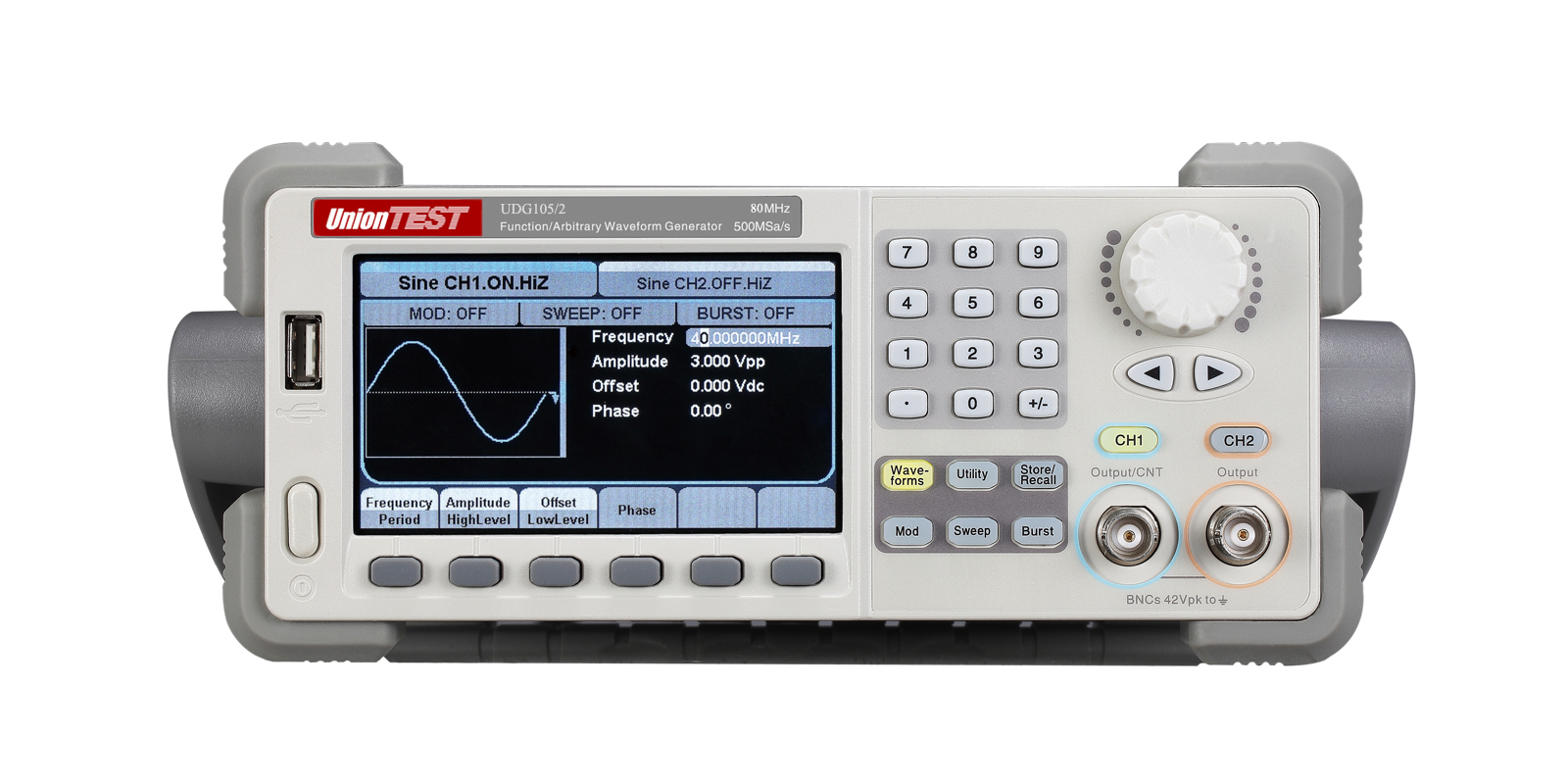

Универсальный DDS-генератор сигналов UnionTEST UDG105/2

Использование в генераторах серии UDG105 технологии прямого цифрового синтеза (DDS) разрешает получать устойчивый, точный и чистый сигнал с низким уровнем искажений. Превосходные технические характеристики, простота управления и широкий набор функций делают эти приборы превосходным решением обеспечения ваших задач в настоящее время и в будущем.

Генераторы серии UDG105 имеют простую и понятную переднюю панель. Дружественный интерфейс и продуманное расположение органов управления на передней панели, разнообразие коммутационных разъемов, графический интерфейс позволят исключительно быстро обучить оператора умелому обращению с прибором. Режимы модуляции AM, DSB-AM, FM, PM, ASK, FSK и PWM позволят получить модулированный сигнал без помощи дополнительного модулирующего источника. Кроме того, прибор имеет порт USB в стандартном комплекте поставки, возможна поставка прибора с адаптером для порта GPIB. Дистанционное управление осуществляется командами стандарта SCPI.

ОСОБЕННОСТИ ГЕНЕРАТОРА СИГНАЛОВ UNIONTEST UDG105/2

• Технология прямого цифрового синтеза (DDS) обеспечивает устойчивый, точный и чистый выходной сигнал с низким уровнем искажений.
• Цветной TFT ЖК-дисплей 4.3 дюйма.
• Частота дискретизации – 500 МГц, вертикальное разрешение – 14 бит.
• Частотные характеристики:

1. синусоидальный сигнал: от 1 мкГн до максимальной частоты 80 МГц;
2. прямоугольный сигнал: от 1 мкГн до максимальной частоты 30 МГц;
3. пилообразный/треугольный сигнал: от 1 м кГн до максимальной частоты 2 МГц;
4. импульсный сигнал: от 1 мкГн до максимальной частоты 20 МГц;
5. белый шум: полоса 100 МГц (-3 дБ);
6. сигнал произвольной формы: от 1 мкГн до максимальной частоты 20 МГц.

• 5 стандартных форм сигнала: синус, прямоугольный, пилообразный, импульсный, шум.
• Разнообразие видов аналоговой и цифровой модуляции: AM, DSB-AM, FM, PM, ASK, FSK и PWM.
• Функции свип-генератора и генерации пачки.
• Разнообразие входов/выходов: выход основного сигнала, вход внешнего модулирующего сигнала, вход внешнего опорного сигнала 10 МГц, вход внешнего сигнала запуска, выход сигнала синхронизации.
• Поддержка внешнего USB флеш-накопителя; возможность обновления прошивки программного обеспечения генератора с внешнего USB флеш-накопителя.
• Возможность получения на выходе прибора сигнала произвольной формы до 512 тыс. точек с использованием внутренней памяти генератора, позволяя восстанавливать или моделировать сигнал с формой любой сложности.
• Дистанционное управление генератором через порт USB.
• Разнообразие интерфейсов: USB-хост и USB-прибор, GPIB (IEEE-488) (опция)
