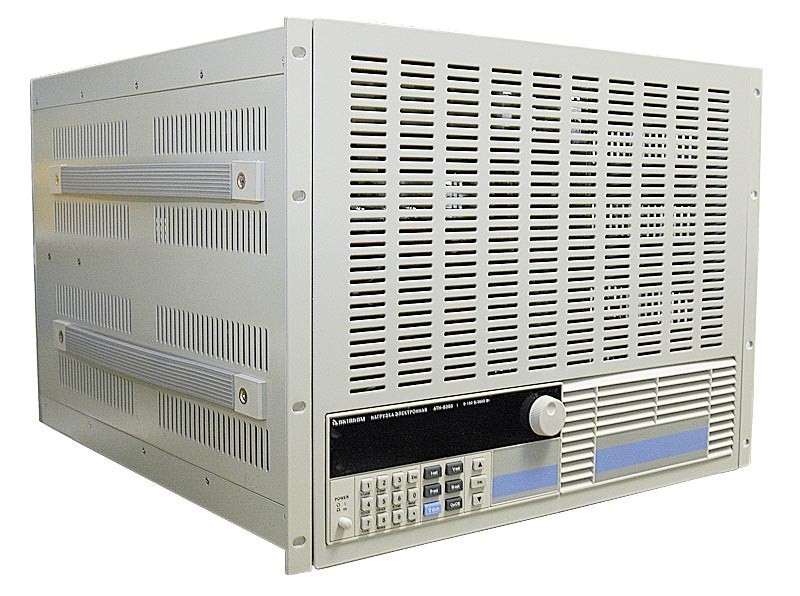

АТН-8366 — электронная программируемая нагрузка

АТН-8366 — электронная программируемая нагрузка
Артикул: 414075
Модель: АТН-8366
Гарантия: 14 месяцев
Госреестр РФ: 50595-12
Поверка приобретается отдельно: 13800 Р
Бренд: АКТАКОМ
Цена по запросу
Запросить цену
Добавить к сравнению

Назначение прибора АТН-8366:

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 480 А, потребляемая мощность до 3600 Вт.

Особенности прибора АТН-8366:

  • VFD-дисплей
  • Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Функция "мягкого" запуска
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Компенсация падения напряжения
  • Работа по спискам
  • Управление по USB

Технические характеристики прибора АТН-8366:

Параметр Значения
Входные параметры
Мощность 3600 Вт
Ток 0...480 A
Напряжение 0...150 В
CC режим
Диапазон 0...48 A; 0...480 A
Разрешение 1 мA; 10 мA
Точность 0.1%уст.знач.+0.05%диап.; 0.15%уст.знач.+0.1%диап.
CV режим
Диапазон 0.1...19.999 В; 0.1...150 В
Разрешение 1 мВ; 10 мВ
Точность 0.03%уст.знач.+0.02%диап.; 0.03%уст.знач.+0.02%диап.
CR режим
Диапазон 0.03...10 кОм; 0.03...5 кОм
Разрешение 16 бит;  16 бит
Точность 0.1%уст.знач.+0.1%диап.; 0.2%уст.знач.+0.15%диап.
CW режим
Диапазон 0...3600 Вт; 0...3600 Вт
Разрешение 1 мВт; 10 мВт
Точность 0.1%уст.знач.+0.1%диап.; 0.2%уст.знач.+0.15%диап.
Измерение напряжения
Напряжение 0...19.999 В; 0...150 В
Разрешение 1 мВ; 10 мВ
Точность 0.015%уст.знач.+0.03%диап.; 0.015%уст.знач.+0.03%диап.
Измерение тока
Ток 0...48 A; 0..480 A
Разрешение 0.1 мА; 1 мA
Точность 0.1%уст.знач.+0.15%диап.; 0.15%уст.знач.+0.2%диап.
Тестирование батарей

Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА
Динамическое тестирование

Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2: 60 мкс-999 с; точность:±(15% смещение+10% диап.)
"Мягкий" запуск - время 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
Точность: ±(15% смещение+10% диап.)
Короткое замыкание
Ток (CC) =52.8 A; = 528 A
Напряжение (CV) 0 В
Сопротивление (CR) = 3,8 мОм
Размеры 575*465*355
Масса 70 кг

Комплект поставки АТН-8366

№ Наименование Количество
1. Электронная программируемая нагрузка АТН-8366 1
2. Кабель питания 1
3. Руководство по эксплуатации 1
