Rigol DS70504 осциллограф цифровой

Rigol DS70504 осциллограф цифровой
Артикул: 411234
Бренд: Rigol Technologies
Цена:
6 171 300 Р
Доступен для заказа
Добавить к сравнению

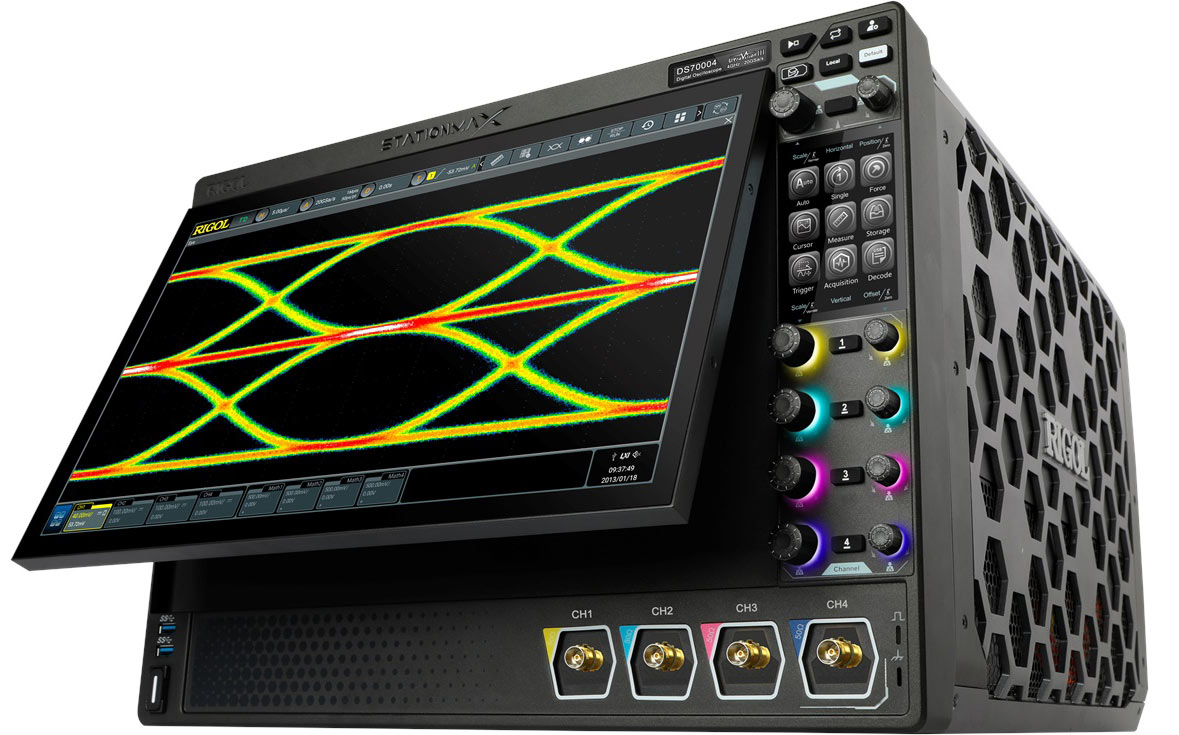

Описание осциллографа RIGOL DS70504



DS70504 – высокопроизводительный прецизионный осциллограф с полосой пропускания до 5 ГГц. Реализован на технологической платформе с архитектурой UltraVision III (3-го поколения). Данная технология обеспечивает более качественные технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов.

DS70504 представляет собой комплексный инструмент последнего поколения, отвечающий вашим реальным потребностям в тестировании.Осциллограф RIGOL DS70504 объединяет 5 независимых приборов в одном: цифровой осциллограф, анализатор спектра, цифровой вольтметр, высокоточный частотомер и сумматор, анализатор протоколов. Также осциллограф имеет интересное и очень удобное пользовательское решение в части большого поворотного основного дисплея и небольшого дополнительного экрана управления.

Благодаря уникальной платформе UltraVision III, созданной на основе специализированной технологии ASIC, цифровой осциллограф RIGOL DS70504 обеспечивает лучшие в отрасли характеристики производительности. Помимо поддержки анализа сигналов шин последовательной передачи данных, технология UltraVision III также позволяет выполнять анализ целостности сигнала, а также отладку в нескольких областях с одновременным анализом сигналов во временной и частотной областях.

Особенности и преимущества

  • 5 независимых приборов в 1, включая цифровой осциллограф, анализатор спектра в реальном времени (опция), цифровой вольтметр, 8-разрядный частотомер и сумматор, а также анализатор протоколов (опция);
  • До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени:

  • Уникальная техническая платформа UltraVision III с набором микросхем RIGOL Phoenix:

  • Стандартные и опциональные функции запуска;
  • Различные функции декодирования сигналов последовательной передачи данных (опционально);
  • Автоматическое измерение до 41 параметра сигнала;
  • Различные математические операции, встроенный расширенный анализ БПФ, и функция поиска пиков;
  • Расширенный анализ спектра в реальном масштабе времени (RTSA):

  • Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов:

  • Построение глазковых диаграмм и расширенный анализ джиттера (опционально):

  • Основной 15,6-дюймовый емкостный сенсорный экран высокой четкости с электронным управлением наклоном экрана одной кнопкой для визуализации сигналов, анализа и результатов; многооконный дисплей с разделенным экраном;
  • Дополнительный 3,5-дюймовый сенсорный экран позволяет отделить меню и функции от сигналов и анализа с помощью настраиваемых функций и контекстного меню:

  • Ручка управления с помощью фотоэлектрического энкодера позволяет продлить срок службы, гарантируя более 100 000 операций нажатия и 1 миллион операций вращения, что значительно увеличивает срок ее службы:

  • Электронная этикетка - табличное отображение модели и основных параметров, сохранение параметров до 20 лет, обновление при добавлении любой опции:
Электронная этикетка DS70504.jpg

  • Высокопроизводительный активный дифференциальный пробник PVA8700 с полосой пропускания 7 ГГц (опционально, технические характеристики см. на соотв. вкладке):

Технические характеристики осциллографа RIGOL DS70504

Полоса пропускания

5 ГГц

Расчетное время нарастания

108 пс

Количество входных каналов

4 аналоговых входа + 1 внешний вход запуска

Режим выборки

Выборка в реальном времени

Максимальная частота дискретизации

20 Гвыб/с (1 канал)

10 Гвыб/с (2-4 канала)

Максимальная глубина памяти

500 млн. точек (стандарт)

2 млрд. точек (1 канал) / 1 млрд. точек (2-4 канала) (опция DS70000-RL-20)

Максимальная скорость захвата сигнала

> 1 000 000 осц/с

Вертикальное разрешение

8;

От 9 до 16 бит (настраиваемое)

Аппаратная запись и воспроизведение сигналов в реальном времени

Макс. 2 000 000 кадров (одноканальный режим)

Пиковый детектор

Захват глитчей от 200 пс

Тип и размер встроенных дисплеев

15,6 дюймовый емкостный флип-экран с функцией мультитач/управление жестами с регулируемым углом наклона;

+ 3,5-дюймовый сенсорный экран с пользовательской клавиатурой

Разрешение встроенных дисплеев

1920 х 1080 пикселей;

480 х 320 пикселей

Система вертикального отклонения

Входная связь

По постоянному току, переменному току или заземление

Входной импеданс

1 МОм ± 1%, 50 Ом ± 2,5%

Входная емкость

17 пФ ± 3 пФ

Максимальное входное напряжение:



            1 МОм

30 В (скз) или ±40 В (пик);

с пробником RP3500A: 300 В (скз); ±400 В (пик)

            50 Ом

5 В (скз)

Чувствительность по вертикали:



            1 МОм

От 1 мВ/дел до 10 В/дел

            50 Ом

От 1 мВ/дел до 1 В/дел

Диапазон смещения по постоянному току:



            1 МОм

± 1 В (1 мВ/дел - 50 мВ/дел)

± 30 В (51 мВ/дел - 260 мВ/дел)

± 100 В (265 мВ/дел - 10 В/дел)

            50 Ом

±1 В (1 мВ/дел - 100 мВ/дел)

±4 В (102 мВ/дел - 1 В/дел)

Динамический диапазон

±5 делений

Относительная погрешность усиления по постоянному току

± 2% от всей шкалы

Горизонтальная развертка

Диапазон временной развертки

От 50 пс/дел до 1000 с/дел

Разрешение по времени

0,5 пс

Погрешность частоты опорного генератора

1 х 10-6/год

Задержка между каналами

≤50 пс

Система запуска

Источник сигнала запуска

Аналоговые каналы (1 – 4), внешний вход, питающая сеть переменного тока

Режим запуска

Автоматический, нормальный, одиночный

Диапазон удержания

От 8 нс до 10 с

Полоса пропускания системы запуска:



            внутренний источник запуска

Полоса пропускания аналоговых входов

            внешний вход запуска

200 МГц

Чувствительность системы запуска:



            внутренний источник запуска

0,5 деления; ≥50 мВ/дел

            внешний вход запуска

200 мВ (пик-пик) (DC – 100 МГц);

500 мВ (пик-пик) (100 МГц – 200 МГц)

Импеданс внешнего входа запуска

1 мОм ±1%, SMA разъем

Диапазон установки порога срабатывания запуска:



            внутренний источник запуска

± 5 делений от центра экрана

            внешний вход запуска

± 5 В

            питающая сеть переменного тока

Фиксированное значение 40% - 60 %

Типы запуска

Запуск по фронту, запуск по импульсу, запуск по наклону, запуск по видео, запуск по шаблону, запуск по продолжительности, запуск по тайм-ауту, запуск по времени, запуск по окну, запуск по задержке, запуск по настройке/удержанию, запуск по N-му фронту

Запуск и декодирование по сигналам протоколов передачи данных

RS232/UART: DS70000-EMBDA (опция)



I2C: DS70000-EMBDA (опция)



SPI: DS70000-EMBDA (опция)



CAN: DS70000-AUTOA (опция)



FlexRay: DS70000-AUTOA (опция)



LIN: DS70000-AUTOA (опция)



I2S: DS70000-AUDIOA (опция)



MIL-STD-1553: DS70000-AEROA (опция)

Случайный шум (при чувствительности 1 мВ/дел, среднеквадратичное значение):

            1 МОм

400 мкВ

            50 Ом

500 мкВ

Поддержка курсорных измерений

2 пары курсоров по осям X и Y

Количество автоматических измерений

41 (в том числе до 14 измерений могут отображаться одновременно на экране)

Количество математических функций

4

Максимальная длина сигнала БПФ

1 млн. точек

Типы окна БПФ

Прямоугольное, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник

Поиск по пиковым значениям



Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем

Расширенное БПФ

Длина записи

64 000 точек

Скорость захвата БПФ

10 000 спектров/с

Установка разрешения полосы пропускания

Ручная/автоматическая

Тип окна БПФ

Прямоугольная, Блэкмана-Харриса, Хэннинга (по умолчанию), Хемминга, плоская вершина и треугольник

Поиск по пиковым значениям



Максимум до 15 пиков, подтвержденных устанавливаемым порогом и порогом смещения, установленным пользователем

Анализ осциллограмм

Запись сигналов



Сохранение тестируемого сигнала в сегментах в соответствии с событиями триггера, т.е. сохранять все данные выборки сигнала в виде сегмента в ОЗУ для каждого события запуска. Максимальное количество сегментов: до 2 миллионов.

Тест «Годен/Не годен»

Сравнение тестируемого сигнала с маской, определенной пользователем, чтобы предоставить результаты тестирования: количество успешных тестов, неудачных тестов и общее количество тестов. Событие «Годен/Не годен» может включать немедленную остановку захвата, звуковой сигнал и снимок экрана

Цветовая гамма



Обеспечение трехмерного представления для сигналов цветовой градации, цветовая градация более 16, отображение 256-уровневой цветовой шкалы

Построение глазковой диаграммы в реальном времени (опция DS70000-JITTA)

Восстановление тактовой частоты для программного обеспечения, постоянные часы, PLL первого порядка, PLL второго порядка и заданный такт

Тип: Полностью автоматический, полуавтоматический и ручной

Скорость передачи данных: 1 МБ

Измерения глаза: один уровень, нулевой уровень, высота глаза, ширина глаза, амплитуда глаза, процент пересечения, добротность и т. д.

Анализ джиттера (опция DS70000-JITTA)

Измерения тактового сигнала или сигнала данных во времени, анализ отклонения технических характеристик.

Типы анализа джиттера: разделение джиттера, включая TJ (общий джиттер), RJ (случайный джиттер), DJ (детерминированный джиттер), PJ (периодический джиттер), DDJ (джиттер, зависящий от данных), DCD (искажения рабочего цикла), ISI (межсимвольные помехи), BR (битрейт) и TIE.

Отображение измерений: тренд, гистограмма и спектр

Цифровой вольтметр

3 разряда, измерение напряжения постоянного и переменного тока

Функции вольтметра

Измерение напряжения постоянного тока;

измерение напряжения переменного тока + среднеквадратичное значение напряжения постоянного тока;

измерение среднеквадратичное значение напряжения переменного тока

Прецизионный частотомер

До 8 разрядов

Разрешение

От 3 до 8 разрядов (устанавливаемое пользователем)

Функции частотомера

Измерение частоты, периода, сумматор

Частотный диапазон частотомера

От 0 до 5 ГГц

Сумматор

До 48 разрядов

Общие характеристики

Тип и размер встроенного дисплея

15,6-дюймовый сенсорный дисплей с управлением «Multi-Touch»

Особенности дисплея

Механизм с изменяемым углом наклона дисплея, угол наклона дисплея устанавливается пользователем

Разрешение встроенного дисплея

1920 х 1080 пикселей

Масштабная сетка

10 делений по вертикали х 8 делений по горизонтали

Послесвечение

Выключено;

Бесконечное послесвечение;

Настраиваемое послесвечение (от 100 мс до 10 с)

Интерфейсы связи

USB 3.0, LAN

Видеовыход

HDMI

Напряжение и сила тока сети питания

100 В – 240 В, 45 – 440 Гц

Максимальная потребляемая мощность

500 Вт

Диапазон рабочих температур

От 0℃ до +50℃

Диапазон температур хранения

От -30℃ до +70℃

Относительная влажность

Не более 90%

Габаритные размеры

439 х 310 х 491 мм

Высота для монтажа в измерительную стойку

7U

Вес

22,5 кг
По запросу
